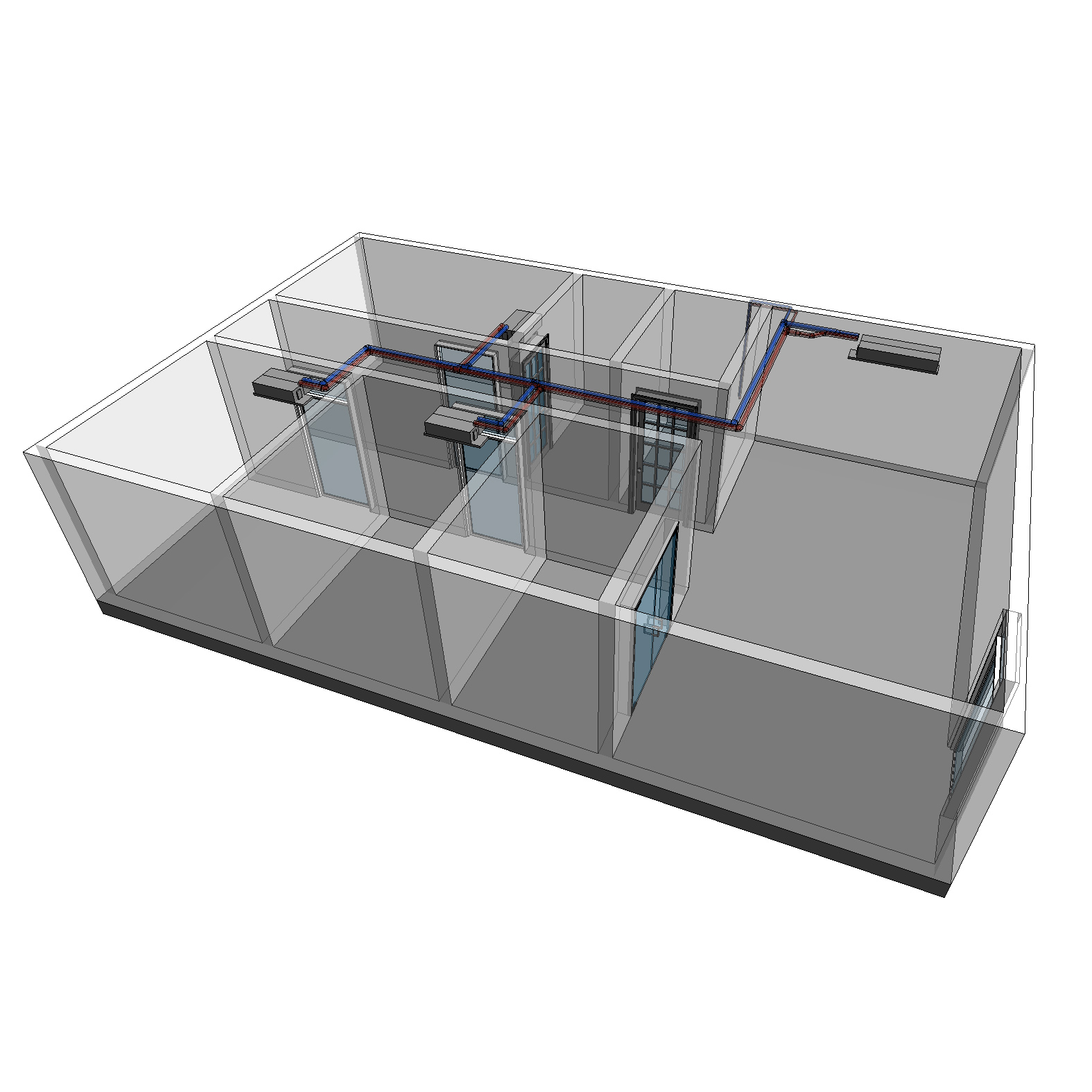

三种暖通设计技术对比

序号	对比项目	CAD平面暖通设计	普通暖通3D设计	优筑”激光3D”超高精度暖通3D设计
01	暖通设计的基础——建筑主体数据类型	二维平面户型图	根据平面户型图手动创建的建筑主体三维模型（可能会通过现场简单测量增加层高等参数）	通过专业级三维激光扫描仪获取的超高精度建筑主体三维点云模型
02	建筑主体数据的完整性	不完整。没有梁的精确数据、没有层高的精确数据，没有复杂结构的数据，而手动测绘往往漏掉大量细节	不完整。手动建模要想创建的准确是一项非常繁琐的工作，需要耗费大量的时间，所以一般都只是简单的创建基本的地板、墙、天花板等模型，漏掉大量的建筑细节	完整。专业级三维激光扫描仪获取的超高精度建筑主体三维点云模型包含了建筑主体的全部细节，和现场完全一致，尺寸也一致
03	建筑主体数据的精确度	不一定精确。实际建造成型的房子和设计图往往存在明显差异，而手动测绘想要测绘精确是一项很繁琐的工作	不够精确。梁的尺寸不准确、层高的差异无法体现，复杂结构建模难度太大，很多尺寸现场难以测量准确。对于装饰公司设计效果图是够了，但是对于暖通公司进行工程设计其精确远达不到	非常精确。优筑采用的德国进口专业级三维激光扫描仪精度可以达到4mm，测绘距离范围从几米到几百米。完全达到暖通工程设计的精度要求
04	获取建筑主体数据的时间成本	较快。如果是手动测绘，且有较高的精度和完整性的要求，可能会花费一些时间。如果有物业或装饰公司给的户型图，就不用花时间	可快可慢。如果只是做个效果图用于售前展示，简单创建一个不完整、不精确的建筑主体三维模型是很快的。但是如果要创建高精度模型用于设计出所见即所得的的暖通3D模型，那么几乎是一项难以完成的工作，所花费的时间和精力超乎想象	快。2分钟即可获取一个测绘点的720度三维点云模型，一个平层往往只需15个点即可全部获取，功能强大的点云拼接软件支持自动将这15个点拼接成一个整体的模型
05	能否减小设计过程中各方项目对接沟通成本	不能。非暖通专业的业主和装饰公司难以看懂暖通CAD图，就算能看懂，CAD图本身也并不包含大量需要沟通的细节部分	不能。不完整、不精确的建筑主体三维模型和现场差异较大，依然需要反复跑现场沟通确认	能。基于完整、精确的建筑主体三维点云模型，可以不用跑工地，只需坐在办公室喝着茶吹着空调即可实现全方位沟通对接，省去大量沟通时间成本，甚至可以远程网络对接
06	能否实现远程对接厂家专业工程师辅助设计	部分能。相对于3D设计，CAD图本身属于不完整的设计图，所以厂家专业工程师只能给出部分建议	部分能。不完整、不精确的建筑主体三维模型和现场差异较大，厂家专业工程师只能给出部分建议，但相对于CAD图要多一些	能。三维点云模型包含了建筑主体的全部细节，厂家工程师能对所有细节进行技术把关，确保项目设计达到规定要求
07	能否将某些系统中重要功能性结构完整复制到项目中	难。一些系统中的重要功能性结构，比如两联供自动反冲洗结构，是通过管道系统巧妙的设计实现的，通过二维CAD绘制的结构图现场施工人员往往难以看懂	难。重要的功能性结构往往需要根据现场实际设计，并不是标准化的产品，而手动创建的建筑主体三维模型难以包含各个细节，所以无法设计出现场施工人员能依照施工的模型	可以。三维点云模型包含了建筑主体的全部细节，暖通公司设计的暖通3D模型可以严格按照现场实际环境设计，然后通过不同角度的截图发给现场施工人员，施工人员可以轻松实现这些功能结构
08	能否实现所见即所得	不能。相对于3D设计，CAD图本身属于不完整的设计图，漏掉了大量现场工地的重要数据，所设计的图很多时间只是现场工人施工的参考	不能。不完整、不精确的建筑主体三维模型和现场差异较大，所设计的暖通3D模型往往无法用于指导施工，甚至会误导现场施工人员	能。基于完整、精确的建筑主体三维点云模型所设计出的暖通3D模型，能准确的用于指导现场施工，实现所见即所得，各方沟通协调好之后，能一次施工成型
09	能否实现开孔避开梁上钢筋	不能。平面CAD图本身不包含梁的准确数据，某些建筑结构图中虽然有，但实际建筑环境和设计图差异较大，而准确的开孔图对精度要求极高	不能。不完整、不精确的建筑主体三维模型和现场差异较大，不包含梁的准确数据，而准确的开孔图对精度要求极高。所以一般都是由空调安装工人指定开孔位置	能。三维点云模型中包含了所有梁的精确长、宽、高尺寸，能体现不同层高下梁的相对高度，由专业暖通工程师设计，能有效避开梁上钢筋，然后生成准确的开孔图，由暖通公司指定开孔人员开孔，而不是将这项重要工作交给空调安装工
10	能否解决管道、支吊架碰撞难题	不能。当多管道需要上下重叠设计的时候，平面CAD设计是无法避开碰撞的	或许能。当多管道需要上下重叠设计的时候，如果没有精确的现场建筑主体3D模型为依据，很难相信能实现这种复杂的设计要求	能。基于完整、精确的建筑主体三维点云模型，不仅能避开多管道之间的碰撞问题，还能避开和建筑主体的碰撞问题。将无碰撞的3D模型发给现场施工人员，才能实现一次施工成型
11	能否解决层高占用难题	不能。当多管道需要上下重叠设计的时候，平面CAD设计是无法体现层高占用的	或许能。当多管道需要上下重叠设计的时候，如果没有精确的现场建筑主体3D模型为依据，设计的暖通3D模型很大部分是无法用于指导施工的	能。设计与施工完全一致，且包含项目中的各个细节，所以能实现售后维保时的反查
12	能否方便维护与售后	不能。现场施工往往和设计不一致，且CAD设计图本身不包含众多细节，所以无法实现售后维保时的反查	不能。现场施工往往和设计不一致，所以无法实现售后维保时的反查	能。设计与施工完全一致，且包含项目中的各个细节，所以能实现售后维保时的反查
13	能否自动生成材料报表	能，但不完整。平面设计图不管碰到多少个梁，都是一条直线接过去，所以不支持精确材料报表的生成	能，但不准确。不完整、不精确的建筑主体三维模型和现场差异较大，所设计的暖通3D模型和现场实际出入较大，所生成的材料报表往往不准确	能。设计与施工完全一致，且包含项目中的各个细节，生成的材料报表能精确到每一个弯头
14	是否支持VR动态体验	不支持	或许支持。目前普通的暖通3D设计软件多为云端软件，属于在线设计的轻量级软件，这类软件往往受服务器、带宽和限流的影响，运行集成项目或VR时会比较卡	支持。“激光3D”超高精度暖通3D设计所使用的软件由国际一线软件开发发商开发，拥有大量周边配套软件，广泛应用于摩天大楼、大型商业综合体等项目设计，本地安装，支持VR无卡顿接入
15	是否支持第一人体游戏动画游戏场景体验自家房屋	不支持	不支持	支持。通过配套软件，将指定身高的动画人物放入3D模型中行走、跑步、跳跃，像玩游戏一样，提前感受设计高度、空间、便利性。
