夷陵区粮食局住宅-老房改造系统集成项目
城市:宜昌
楼盘:夷陵区粮食局住宅
面积:125 m²
户型:三室一厅
类型:集成项目
系统:地暖-空调两联供,新风系统,中央热水,全屋净水
30天内已有 160 人预约
方案概述
- 业主是一名已经退休的医生,想要将一套老房重新装修,作为养老居住,希望房屋更舒适,更节能。通过广泛了解,对空气源热泵两联供十分感兴趣,当然,作为一名医生,明白新风系统是必不可少的。于是在网上对想要安装的这些系统进行了详尽的了解,非常明白暖通系统施工中的复杂性,也非常认可优筑的“激光3D”超高精度暖通3D设计技术,最终选择优筑为其提供更专业的服务。

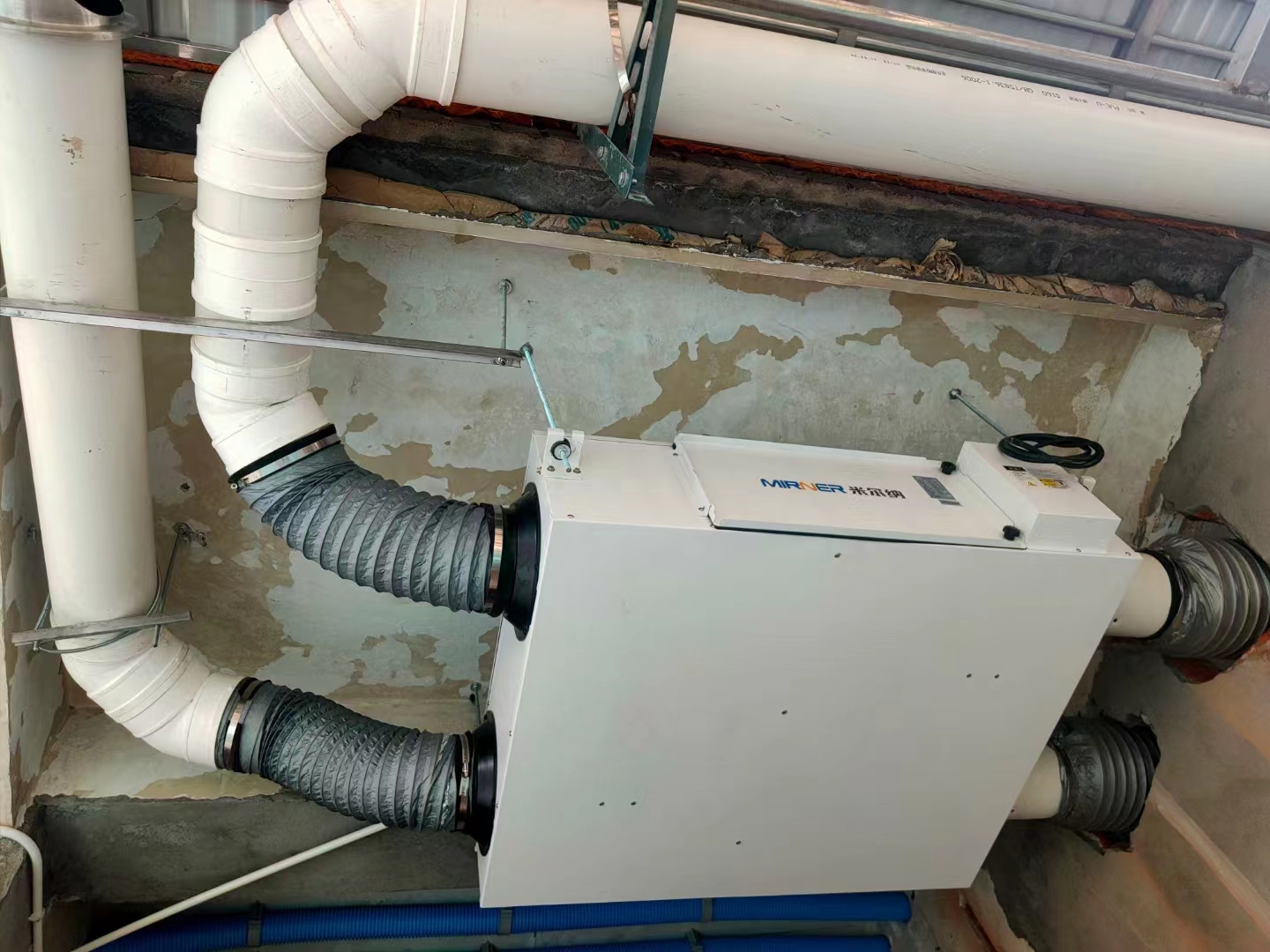

- 业主选择的系统是:中金空气源热泵地暖中央空调两联供、米尔纳新风系统、中金空气能热水、智能热水循环系统、全屋净水等。
设计图集
设计说明

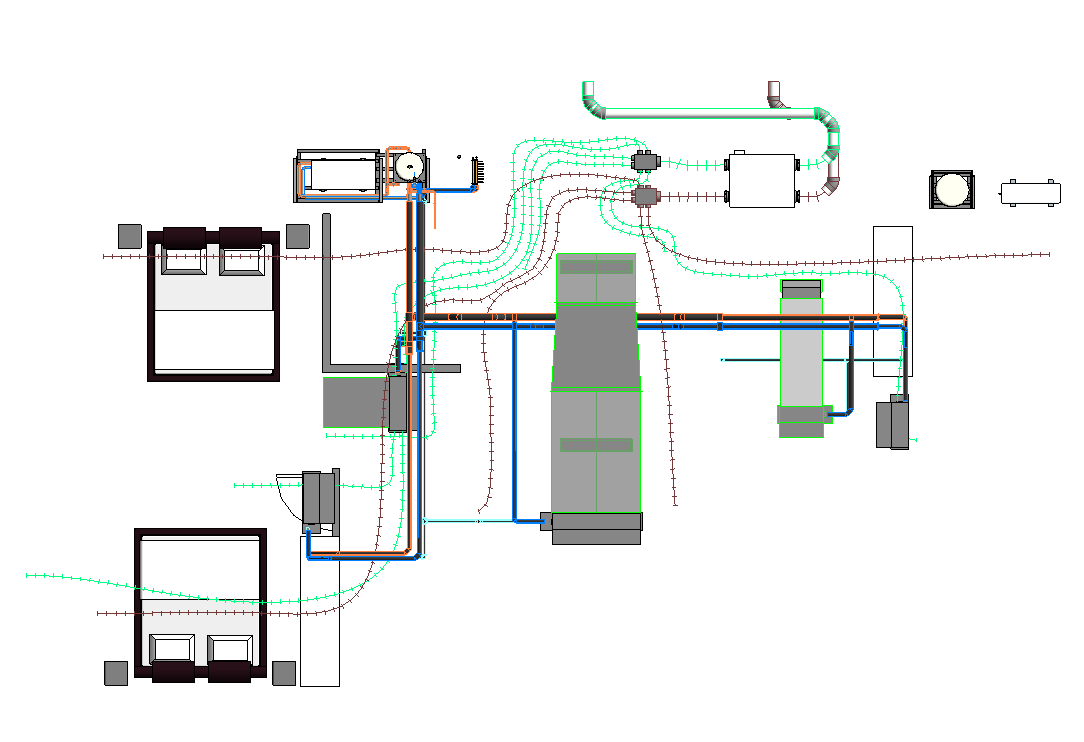

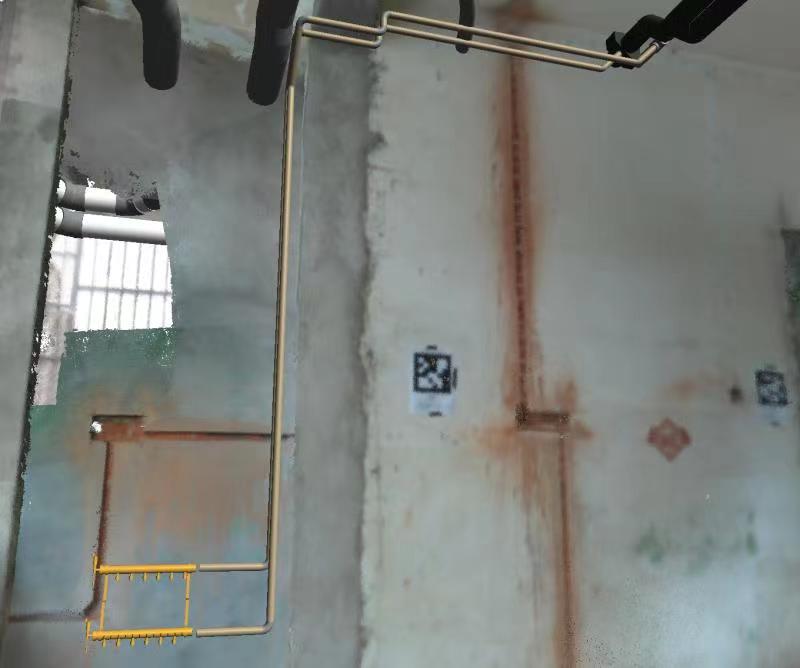

本项目通过轻量级三维扫描仪扫描,非专业级扫描仪,扫出来的模型效果虽然比不上专业级扫描仪,但用于暖通设计还能勉强使用。

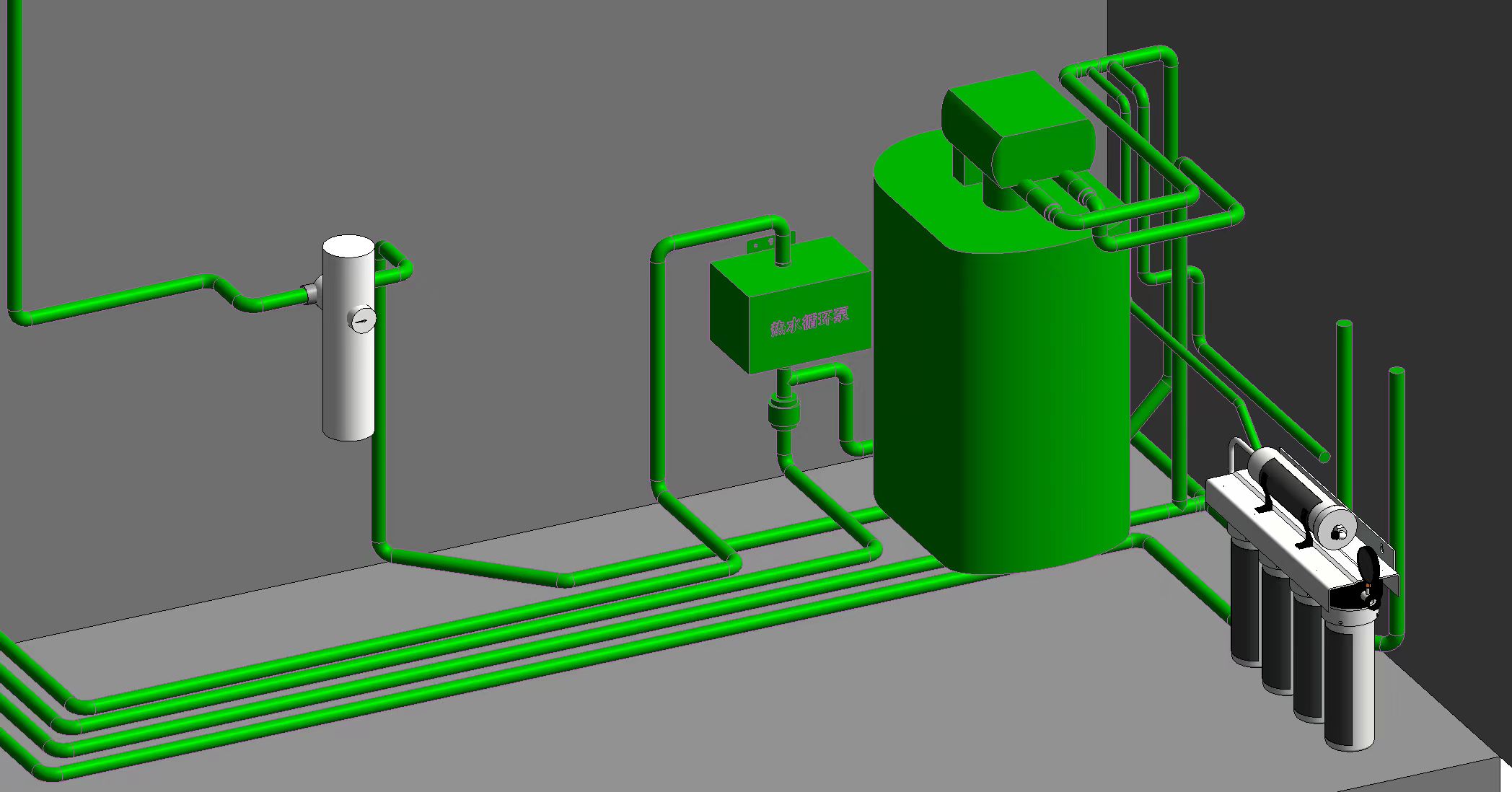

- 本项目虽然集五大系统:地暖、中央空调、新风、热水、全屋净水于一体。

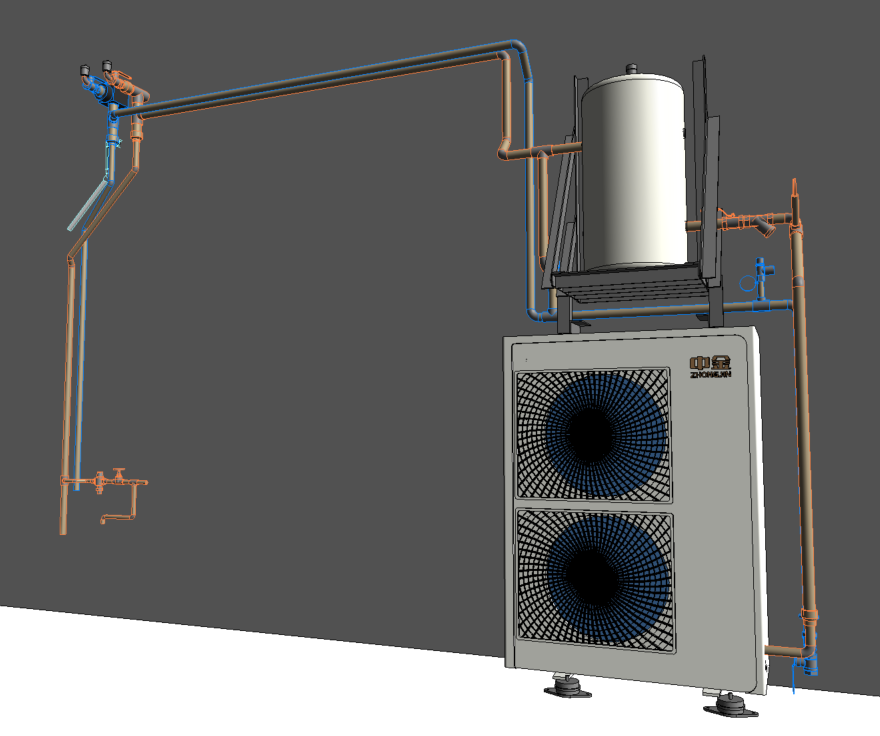

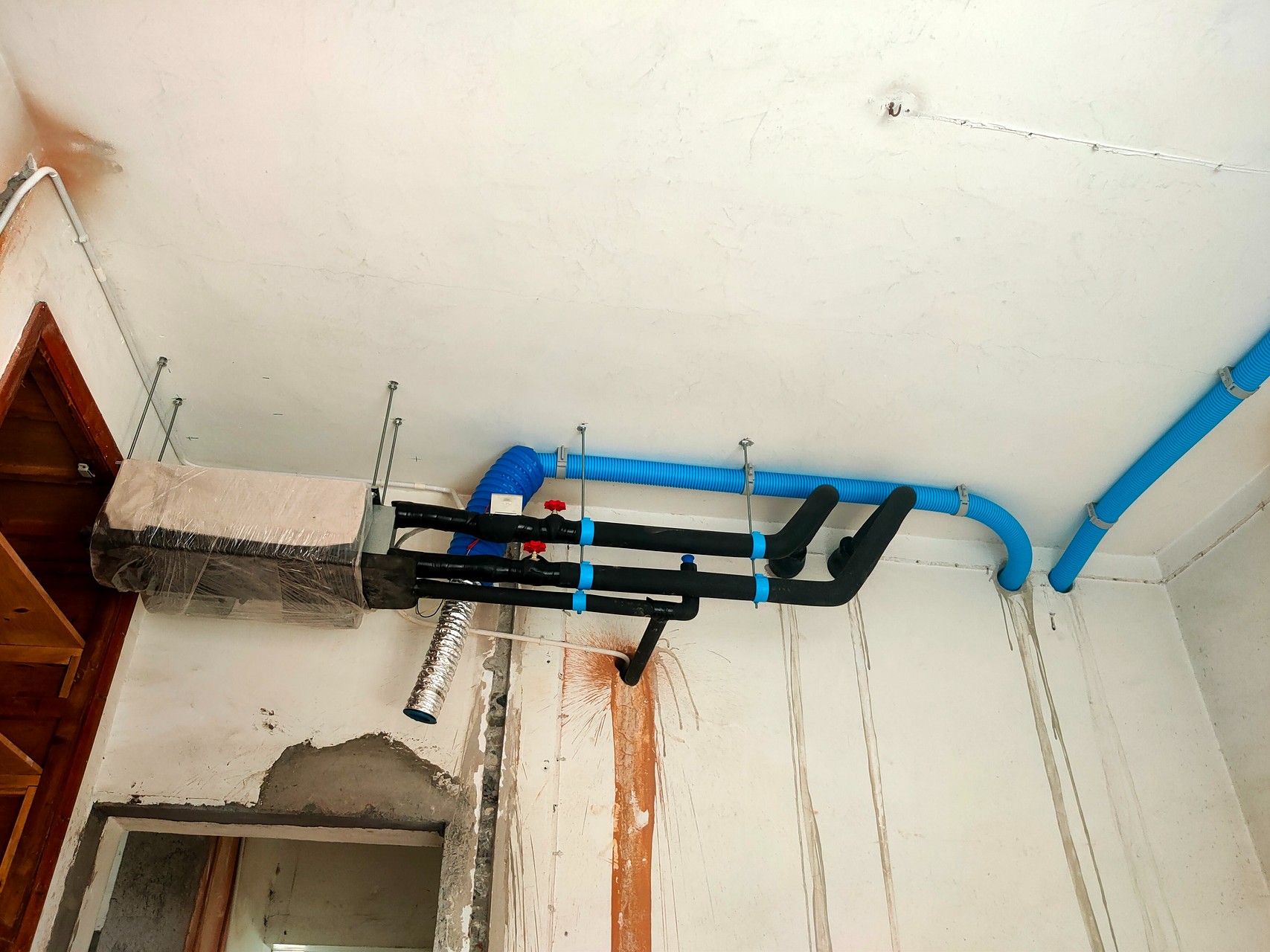

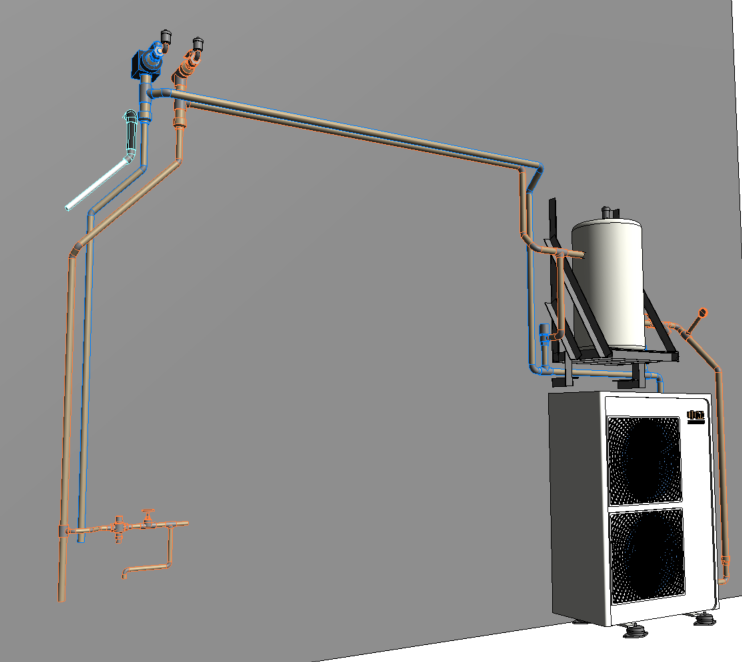

- 本项目采用一台中金14KW空气源热泵两联供主机,室内空调也就是末端风机盘管全部采用美国特灵的产品,温控器均采用中金智能物联网温控器,能接入米尔纳全屋智能系统,实现语音控制、远程控制、联动控制、自动控制、场景控制等。

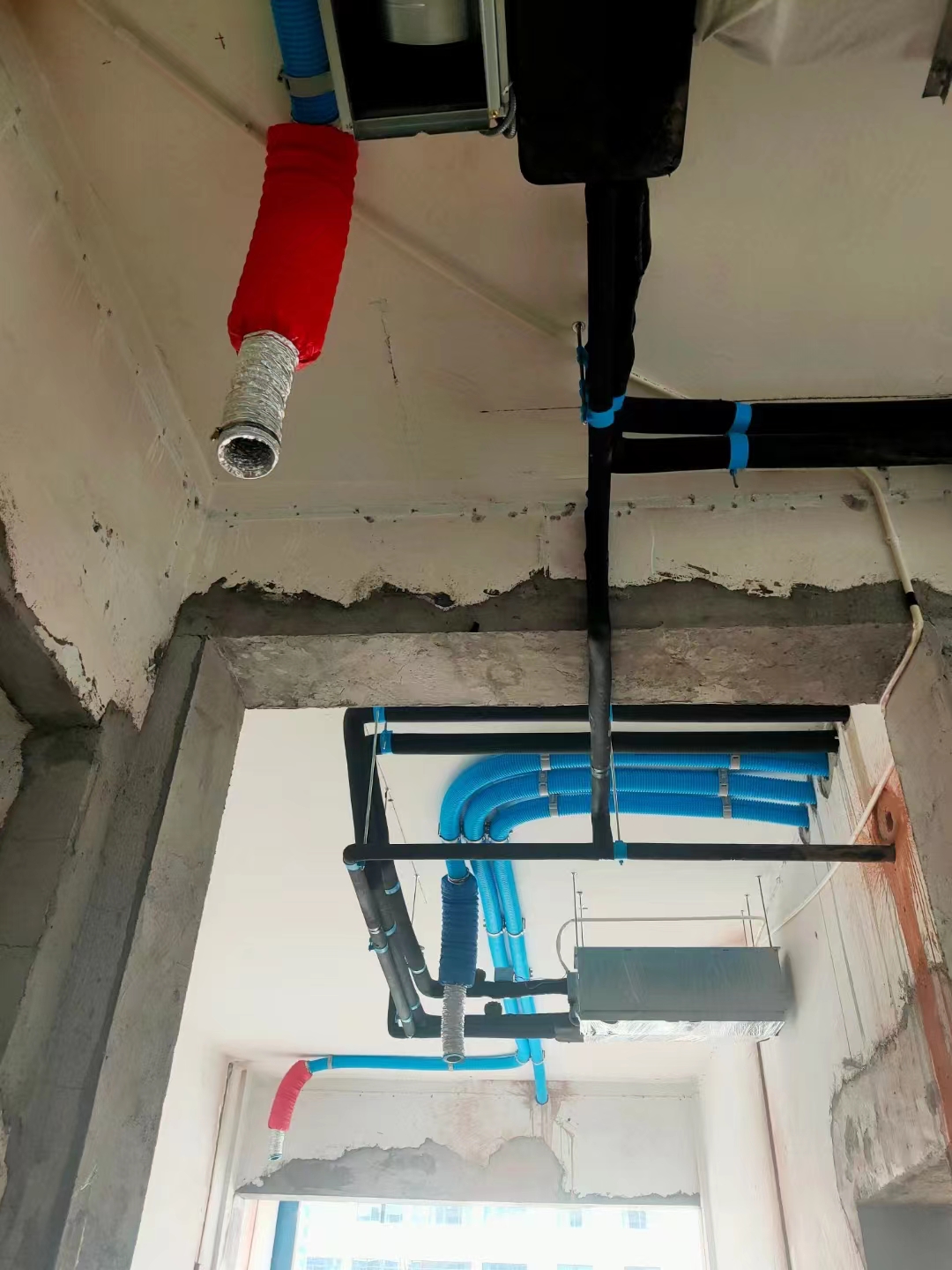

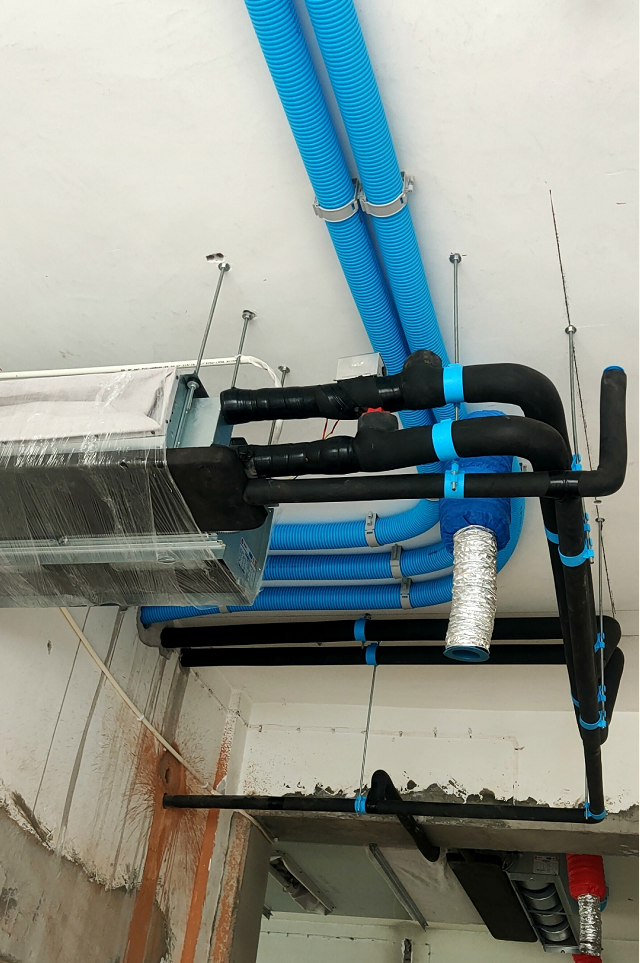

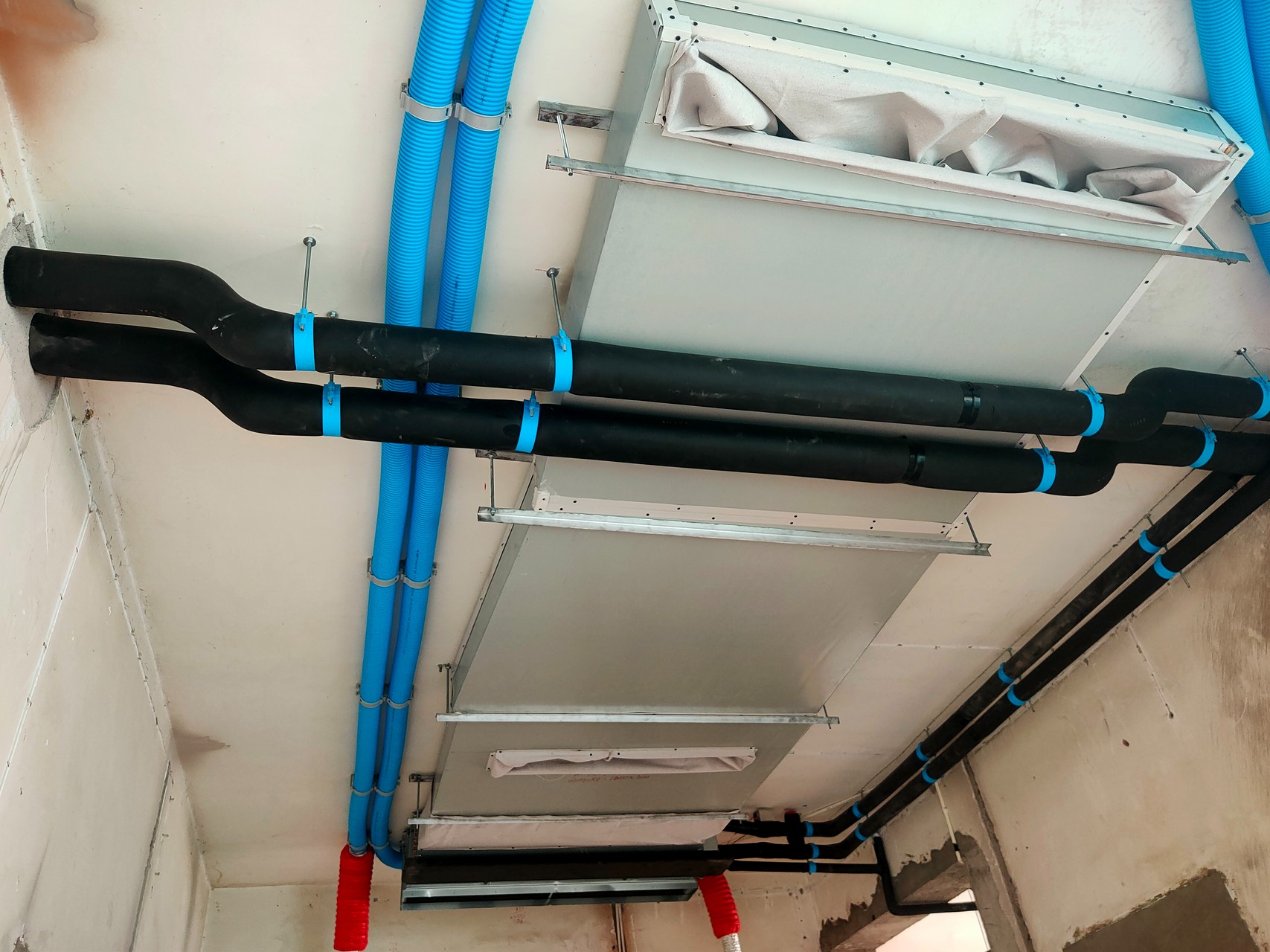

- 业主想要在厨房安装一台空调,但是不希望油烟被吸入空调,因此空调的回风设计在公共走道,通过风道送风到厨房。

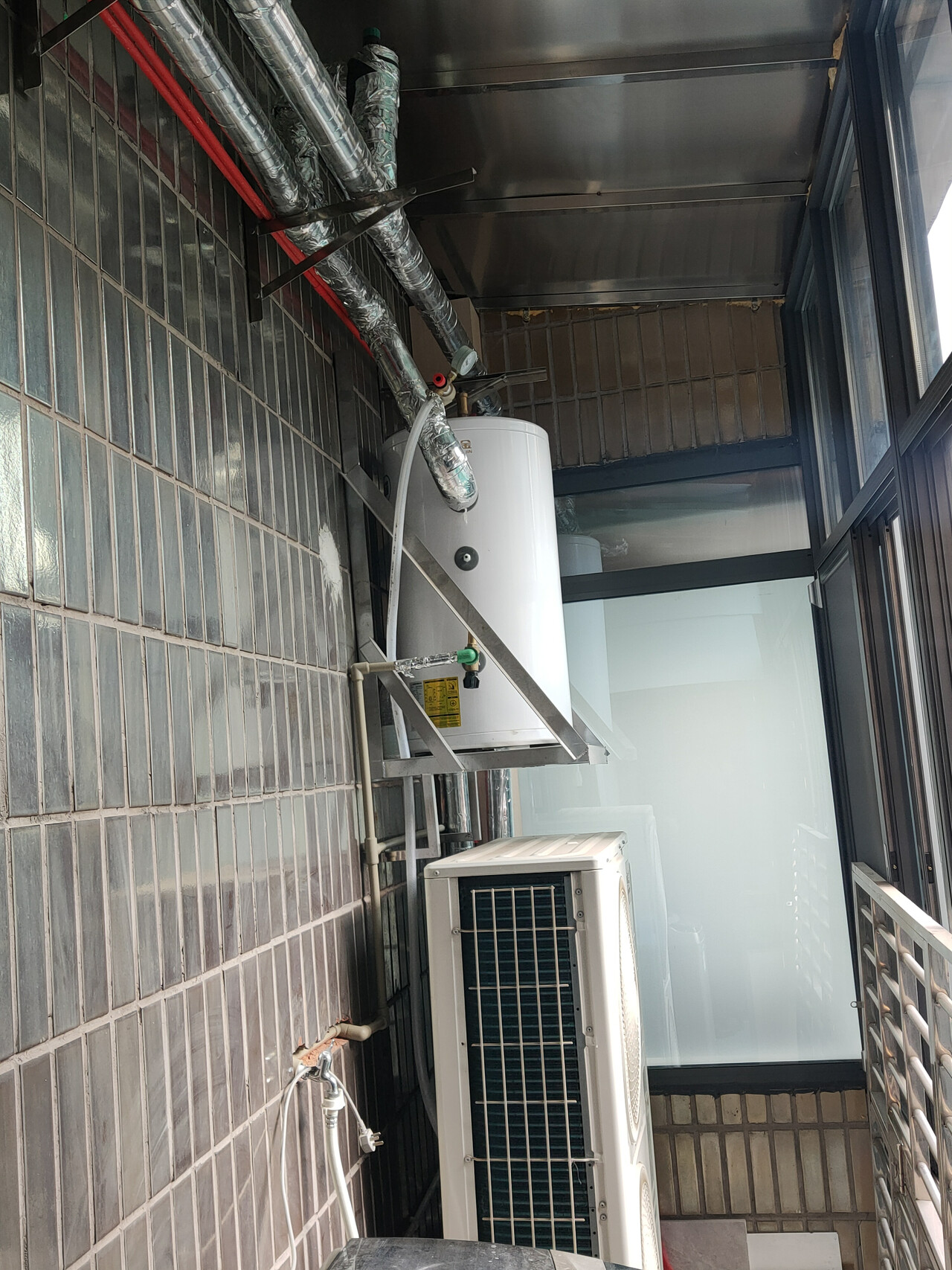

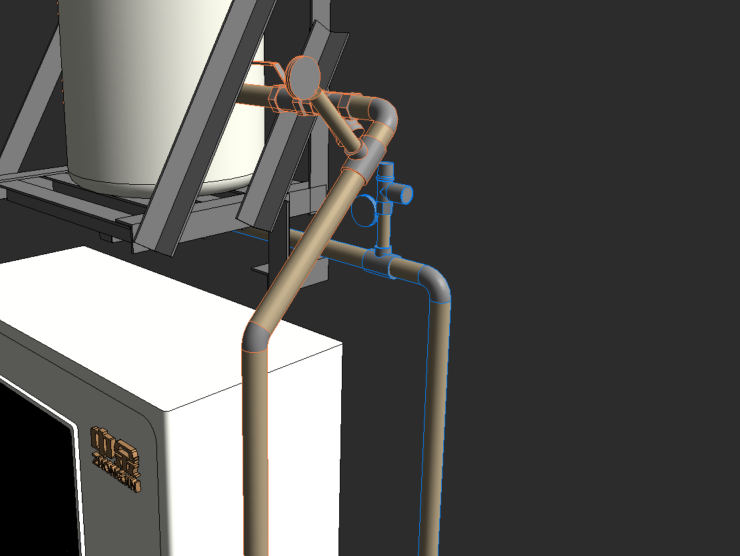

- 考虑到主机附近的维护保养的便利性,特意将过滤器设置在随手可以操作的地方。
- 优筑将精心研发设计的反冲洗系统集成到两联供系统中,方便业主随时可以自己在家就可以对系统进行反冲洗,只需操作几个阀,就可以自动将地暖、中央空调中所有的水全部反冲洗出来,注入新的干净水。
- 本系统的压差旁通阀、球阀、闸阀等均采用一线品牌,如安巢、埃美柯等。

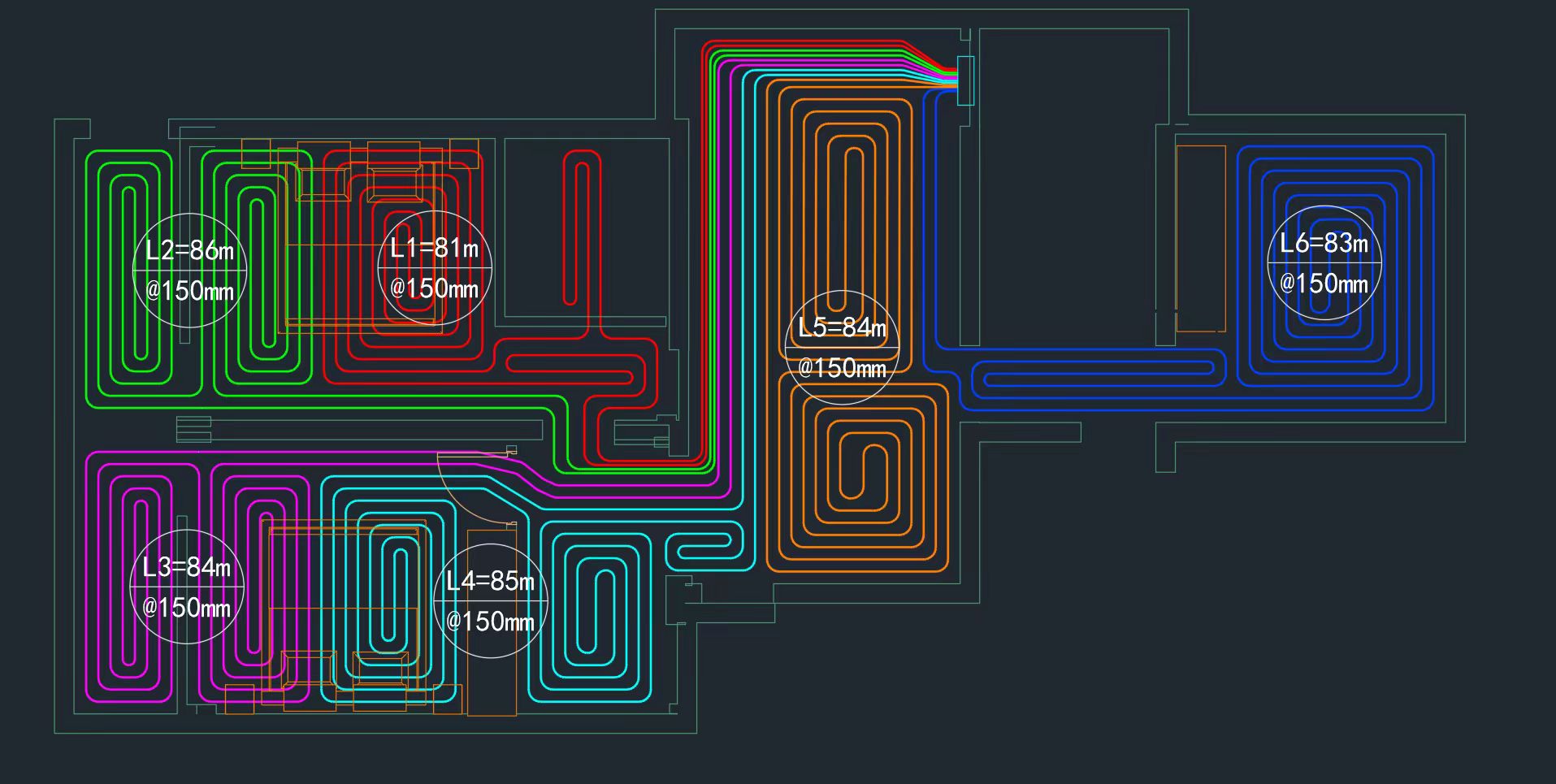

- 地暖盘管的设计采用专业的地暖管道设计软件,对每路提前设计好,并进行仔细的调整,确保每路的长度差不多一致,防止水力不平衡导致冷热不均的情况出现。
- 地暖管道采用保利16mm外径的PE-XB管。
